Заклинило ремень безопасности: что делать и как отремонтировать

В процессе эксплуатации автомобиля ремни безопасности используются достаточно активно. При этом наиболее подвержен износу ремень безопасности водителя, так как его используют чаще всего. Что касается неисправностей, обычно ремень безопасности в машине имеет следующие неполадки:

При этом если заклинил ремень безопасности, данную неисправность можно попробовать устранить самостоятельно. Подробнее читайте в нашей статье.

Заклинил ремень безопасности: почему так происходит

Среди основных проблем с ремнем можно выделить следующие случаи:

Устройство для блокировки ремня работает таким образом, что шарик, отвечающий за блокировку, перемещается по системе рычажков и цепляется за корпус шестеренки катушек. В том случае, когда ремень быстро вытягивается, диск-маховик катушки сильнее нажимает на винтовую поверхность и шарик блокируется.

Бывает и так, что ремень вытягивается, но не затягивается обратно. В этом случае, когда ремень безопасности не втягивается, механизм также неисправен или лента ремня изношена. Еще одна неисправность, ремень не защелкивается в держателе или же не удается вытащить ремень из держателя после нажатия на кнопку.

При этом система рассчитана на 1 срабатывание и это означает, что нужна только замена. Другое дело, когда замок ремня клинит или не срабатывает устройство для его вытягивания втягивания. В этом случае можно выполнить ремонт ремня безопасности.

Ремонт ремня безопасности

Прежде всего, важно соблюдать меры безопасности при работе с ремнями. На одних авто система может быть механической. В этом случае никаких проблем не возникает. Если же ремни с преднатяжителем, в этом случае можно случайно инициировать срабатывание пиропатрона в результате неосторожных действий.

Начать ремонт необходимо с попытки очистить устройства и механизмы. Для этого потребуется выполнить ряд манипуляций с использованием следующих инструментов:

Подготовив инструменты, можно переходить к процедуре очистки. Сначала отверткой крестовой следует выкрутить саморезы, которыми прикреплена накладка ремней. Дальше ремень нужно вытянуть на всю длину и закрепить его в таком положении канцелярской прищепкой.

Затем гаечным ключом следует открутить винт, при помощи которого прикреплена катушка (винт вынимается из места установки). Чтобы лента ремня не скручивалась, ее крепят прищепкой на катушке. Главное, закрепить ремень надежно, чтобы можно было качественно произвести чистку.

Теперь катушку можно отложить в сторону и разместиться на соседнем сидении. Затем следует поискать крышку, под которой скрыто инерционное устройство. Если потрясти катушку, по шуму можно понять, где оно находится.

После снятия крышки-накладки открывается доступ к механизму (корпус цилиндром, шариком блокировки и коромыслом внутри). Указанный механизм можно снять. Затем проверяется функциональность коромысла (норма, когда оно свободно движется по оси вращения). Механизм нужно ставить вертикально (верхняя часть наклонена в сторону шарика).

Если при проверке обнаружено, что коромысло «ходит» не совсем свободно, тогда нужно чистить ось его вращения. Для этого немного очистителя следует налить прямо в механизм и промывать его до того момента, пока коромысло не будет вращаться на оси свободно.

Проверка инерционного устройства

Часто не работает ремень безопасности по причине проблем с инерционным механизмом. Находится механизм под шестеренкой из пластика или стали. При условии того, что доступ к механизму открыт, шестеренка снимается достаточно легко.

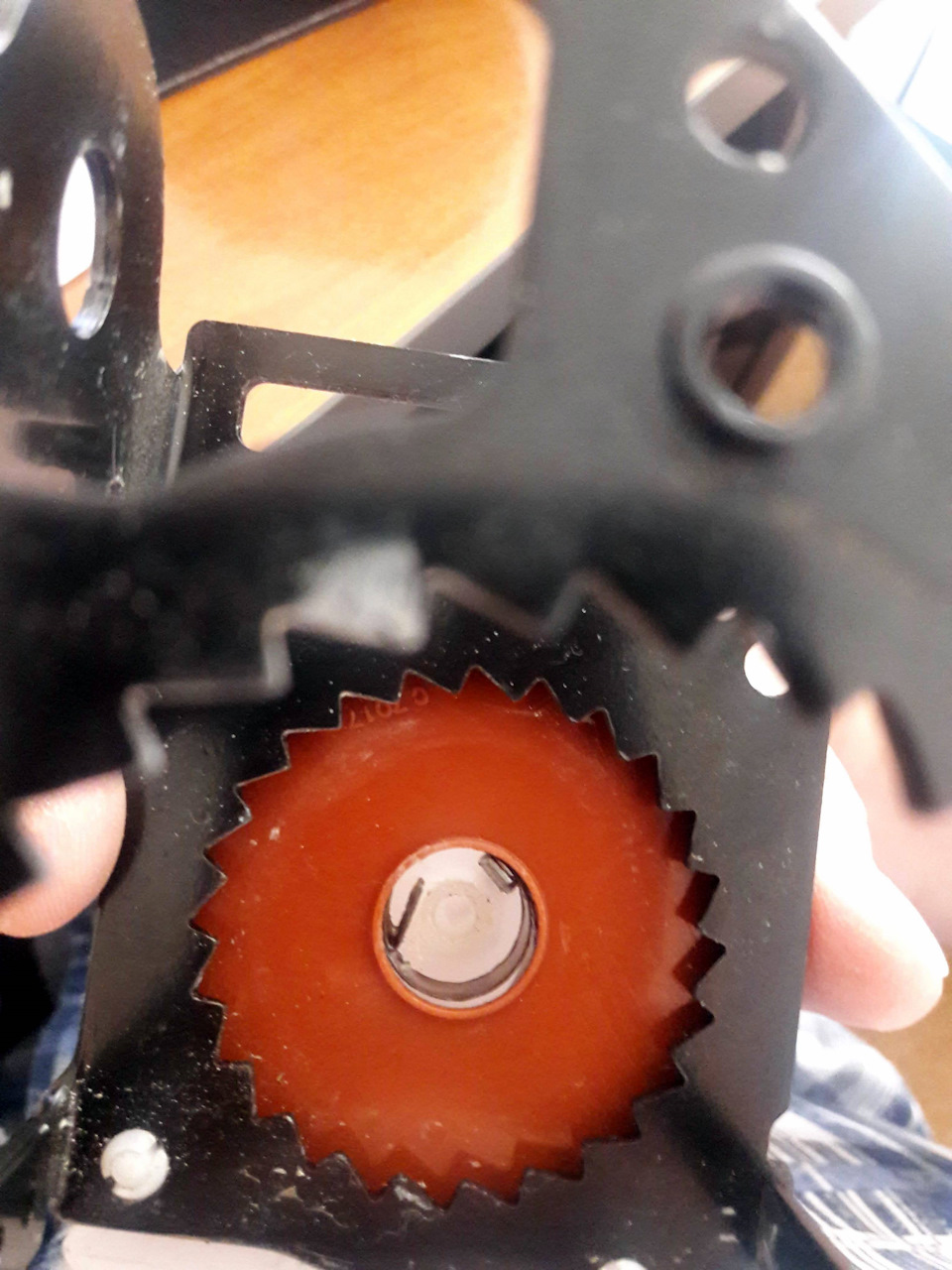

Далее нужно осмотреть центральную часть отверстия с зубцами. В этом отверстии находится зубчатый эксцентрик. Как правило, эти зубцы клинят ремень при резком извлечении. Чтобы избежать заклинивания в обычном режиме, необходимо очистить все пространство под эксцентриком.

Дальше необходимо взять снятую катушку рукой так, чтобы одним пальцем придержать пластмассовую направляющую вместе с пружинкой. Свободной рукой нужно стянуть и намотать ремень несколько раз. Затем ремень нужно резко дернуть, чтобы произошло его зацепление. Все действия (вытягивание, стягивание, рывок) нужно выполнить несколько раз. Выполнив очистку, профилактику ремней можно считать завершенной.

Рекомендации

После очистки сборку нужно осуществлять строго в обратной последовательности. Дело в том, что ошибки при сборке, а также неправильное расположение механизмов (например, перекосы при фиксации) могут привести к тому, что ремень полностью выйдет из строя или будет продолжать заклинивать (не вытягивается ремень безопасности, ремень не до конца сматывается обратно и т.д.).

По этой причине важно еще до установки облицовочных панелей и накладок убедиться в том, что все работает правильно. Если чистка произведена правильно, необходимо несколько раз проверить качество работы ремней, а также убедиться в том, что возможные сбои в работе связаны/не связаны с качеством чистки или сборки.

Чтобы избежать подобных проблем, рекомендуется защищать ремень в местах максимального износа (в зоне пояса, где лента перетирается при контакте с пряжкой ремней, плечевая зона и контакт с пуговицами и молниями курток и т.д.) при помощи специальных накладок на ремни безопасности.

Также не рекомендуется пытаться фиксировать при помощи ремня безопасности в машине какие-либо грузы и предметы, вытягивать ремень максимально из катушки и т.д. Такой подход позволит сохранить ленту в нормальном состоянии на протяжении многих лет, а также снижает риски преждевременного выхода из строя отдельных механизмов.

Источник

Ремень безопасности не вытягивается

Любой механизм в автомобиле может рано или поздно выйти из строя и доставить неприятности водителю. Иногда это незаметно, но бывает, что сразу доставляет неудобство. Например, так случается с ремнями безопасности. Они служат для защиты водителя и пассажиров от опасных перемещений при аварии или резком торможении, чем предотвращают получение травм. Это устройство изобретено давно, и за все время использования спасло много жизней людей. Неработающий ремень безопасности необходимо срочно заменить или отремонтировать, так как ездить с ним опасно. Тем более, что это является нарушением Правил дорожного движения. Когда ремень безопасности не вытягивается, то проблему можно решить простыми способами своими руками.

Основные причины поломки

Если в автомобиле не вытягивается ремень безопасности, значит он заклинил. Чтобы устранить неисправность, нужно разобраться в том, как работает механизм. Скорее всего, вышел из строя блокиратор. Внутри находится чувствительный элемент в виде шарика, который осуществляет блокировку. Он передвигается рычажками, входит в зацепление с шестеренками. Если он втягивается быстро, то маховик сильнее воздействует на винтовую поверхность и блокирует шарик.

Когда замок заклинивает – не помогает даже медленное вытягивание ремня. Разберем возможные причины поломок.

Водителю может поступить сигнал о неисправности ремня безопасности. Вид сигнала зависит от модели транспортного средства: в виде горящей лампочки или звука.

Проблема с катушкой

Современные ремни безопасности оснащены специальной катушкой, на которую происходит намотка. Она имеет сложное устройство, позволяющее блокировать вытягивание ремня при резком рывке или дорожной аварии. Может возникнуть проблема с такой катушкой, если в ней износились детали, попала грязь, начала подклинивать, либо произошла поломка деталей.

В таких случаях необходимо срочно принимать меры, так как это угрожает опасности водителя и пассажиров во время движения. Неисправность можно устранить самостоятельно, если придерживаться определенных рекомендаций, о которых пойдет речь в следующих разделах. Но как проверить работоспособность и отсутствие проблем с катушкой до поездки на автомобиле? Для этого существуют свои методы.

Способы диагностики

Разберем порядок и способы проверки состояния ремней безопасности. Для примера рассмотрим, как провести диагностику на автомобиле Форд Фокус.

Недостаточное втягивание ремня

Если лента втягивается плохо, проверьте, как установлены декоративные крышки, не касаются ли они ременной ленты. Также посмотрите, не трется ли ремень о втягивающий механизм. Если факт имеет место, то ослабьте крепящий болт и выровняйте устройство, чтобы лента находилась посередине.

В большинстве автомобилей устанавливаются 2 передних и 3 задних ремней безопасности с катушечными механизмами. Они оснащены двойной защитой чувствительными элементами.

Указанные системы должны исправно функционировать. Чтобы их проверить, используются специальные способы контроля.

Как проверить датчик движения авто

Существует два способа проверки указанного датчика.

Первый способ

Для этого потребуется участие двух человек. Первый способ заключается в торможении. Во время контроля люди в автомобиле не должны мешать работе ремней безопасности.

Устройство втягивания ремня, которое не способно удержать человека, использовать запрещается.

Второй способ

Для этого нужна ровная дорога с круговым движением, чтобы руль автомобиля находился в крайнем положении.

Если какой-либо из ремней поддается вытягиванию, то использовать его в эксплуатации нельзя.

Как проверить элементы механизма блокировки

Автомобиль должен неподвижно стоять на горизонтальной ровной дороге. Захватите ремень безопасности и попытайтесь резко вытянуть. Должна сработать блокировка через 25 см вытягивания. В противном случае такой ремень использовать запрещено. Такая простая проверка позволяет в результате диагностики выявить неисправности и заменить изношенные ремни новыми.

Как отремонтировать

После выяснения причин неисправностей катушки ремня безопасности, разберемся с тем, как отремонтировать и что для этого нужно. В этой процедуре главное качественно почистить ремни.

Необходимые инструменты

Для устранения неисправности замка, фиксирующего ремень безопасности, устройство потребуется почистить. Это потребует определенного инструмента и приспособлений.

Пошаговая инструкция

После подготовки инструмента, можно начинать ремонт и чистку в следующем порядке:

Сборка устройства производится в обратном порядке. Будьте внимательны при сборке, так как неправильно собранный механизм может послужить причиной неисправностей. Заблаговременно проверьте, все ли детали работают правильно и легко двигаются. Если самостоятельно произвести ремонт для вас затруднительно, то лучше обратиться в автомастерскую. Ведь ошибочные действия приведут только к очередным неисправностям, которые доставят неприятности в дороге.

Источник

Toyota Ipsum 240 eSo4ka › Бортжурнал › Заклинил ремень безопасности. Решение проблемы.

Привет, друзья!
Заклинил ремень безопасности третьего ряда сидений. На втягивание работает, на вытягивание — нет, клинит. Уже даже открутил нижнюю точку крепления ремня, думал втянется до конца и разблокируется. Не случилось.

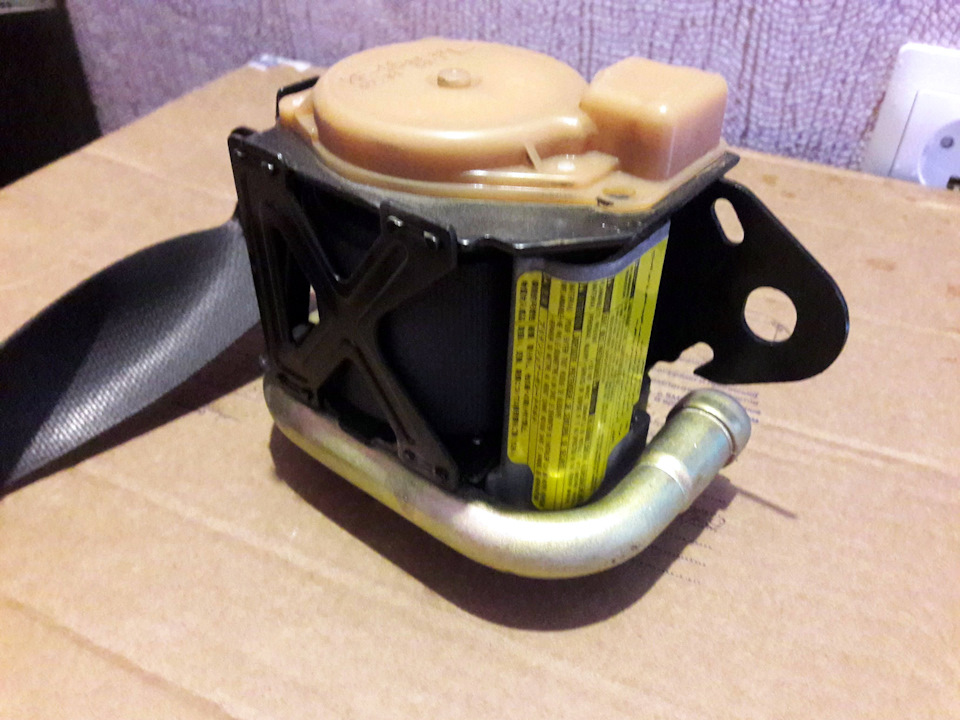

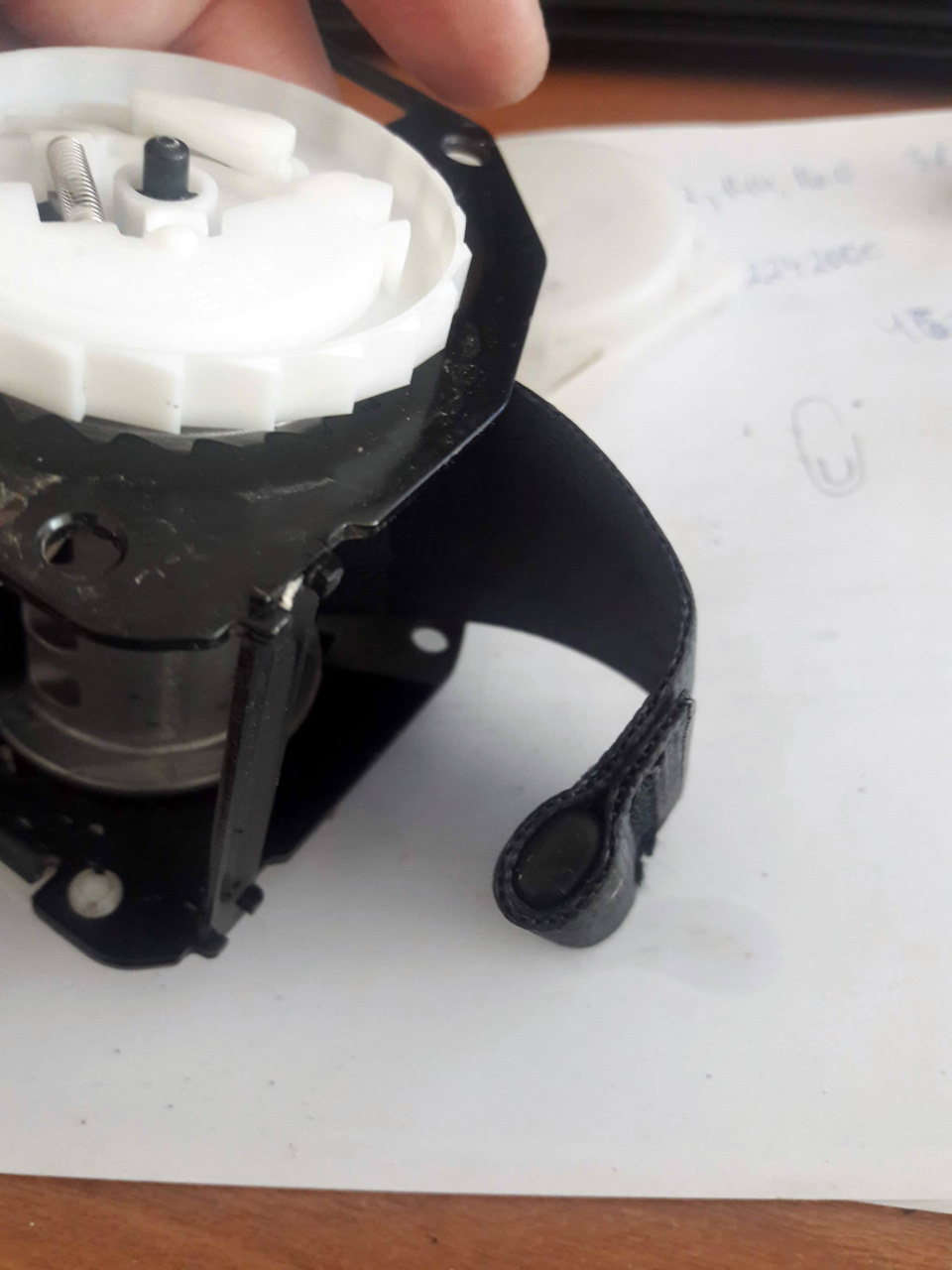

Снял ремень для обследования.

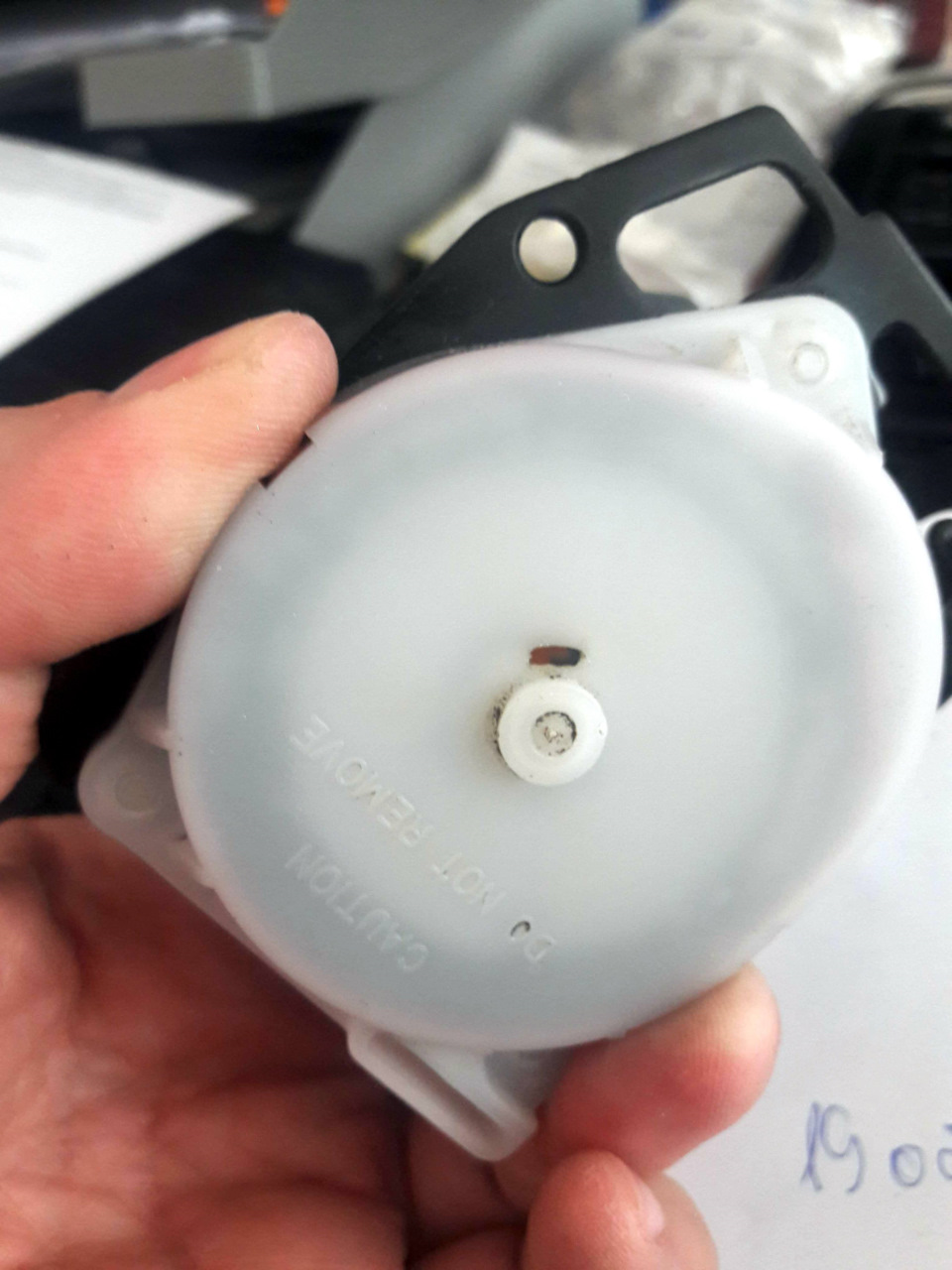

Разбираем механизм блокировки. Для этого нужно выдвинуть распорные клинышки (3 шт.).

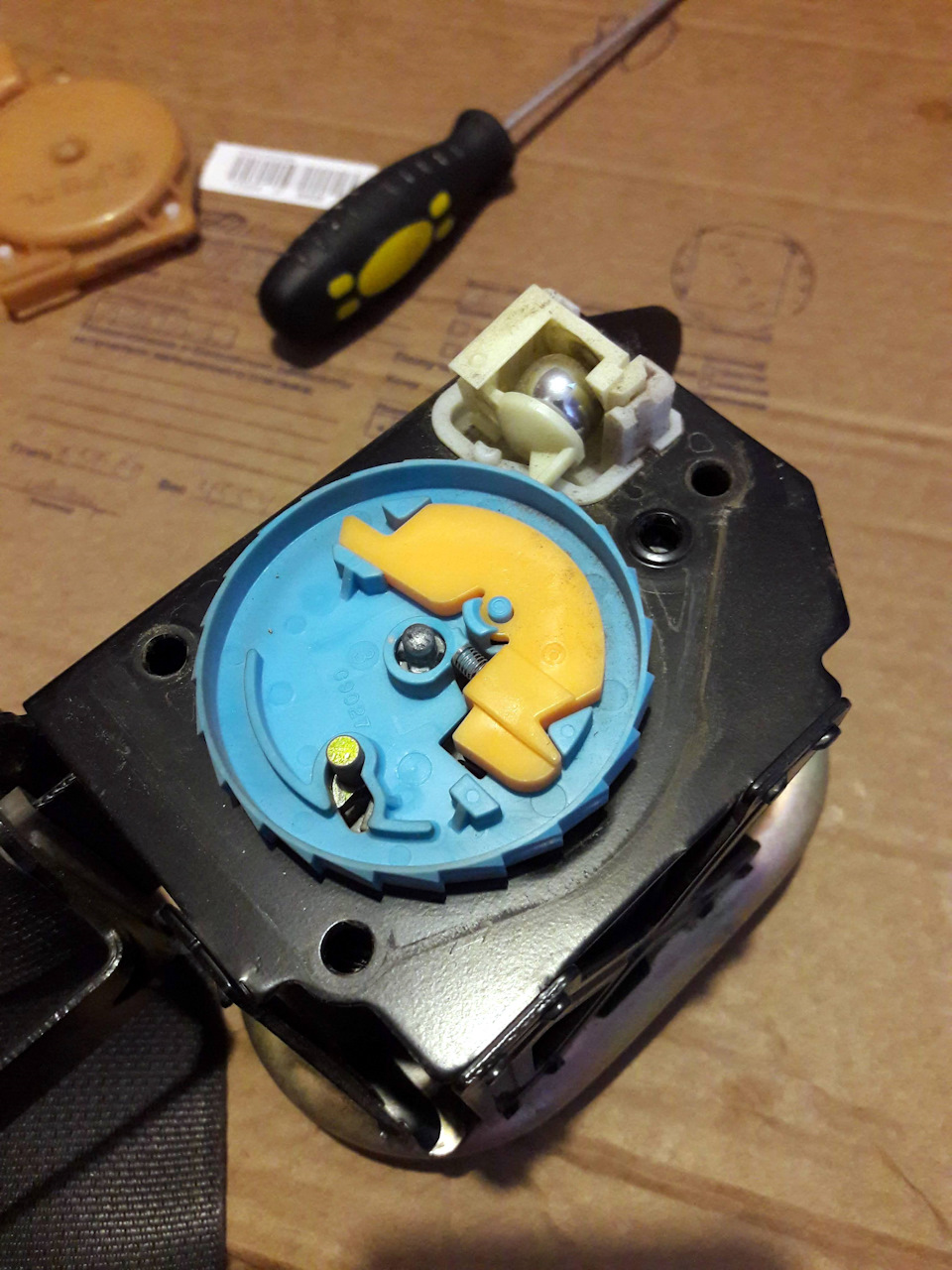

Снимаем крышку и видим следующее:

По сути обе блокировки работают независимо друг от друга, поэтому при нештатном блокировании ремня многие просто убирают блокиратор по перекосу, полагая, что он нужен только для того, чтобы вы не скатывались с кресла, когда остановитесь на крутом склоне…(рукалицо). Конечно же, этого делать нельзя! Хотя бы до тех пор, пока проблему можно решить!

Как работает этот блокиратор я показал на видео:

Как видно на фото, в блокираторе скопилось много грязи и образовался налет. Нужно всё это вычистить и его работа должна восстановиться.

Решил чисткой блокировки не ограничиваться, а сразу постирать весь ремень.

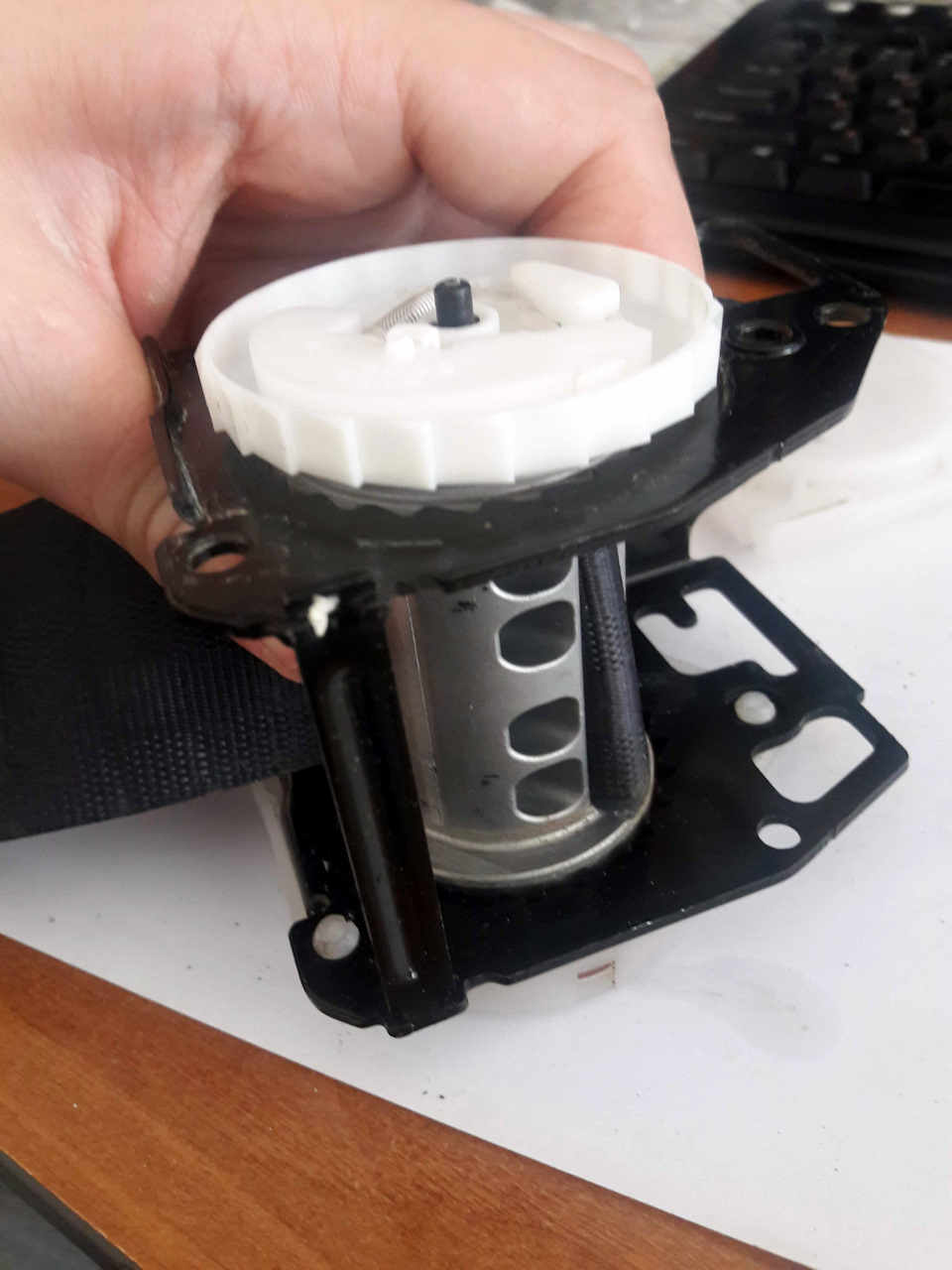

Размотал ремень, вынул клин ремня и отделил ремень от катушки.

Постирал ремень в тазике с порошком и щеткой. Собрал всё в обратной последовательности.
Чтобы вставить пружину в паз на валу, в отсеке имеется прорезь для отвертки для удержания пружины. Ставим ее на место и вставляем вал с катушкой. Накручиваем 19 оборотов и вставляем ремень в катушку. Кстати сказать, пружину можно было натянуть еще на 5 оборотов, но я не стал этого делать. К тому же, ремнями этим практически не пользуюсь.

Установил ремень на место, работа ремня полностью восстановилась.

Коли уж машина в глобальном ремонте, а значит всё внутри в грязи, то решил и все остальные ремни подвергнуть чистке. Может быть, кто-то помнит, что я ранее уже проводил обслуживание ремней со стиркой Восстановление инерционности ремней безопасности. Прошло 3,5 года, а ремни так же уверенно втягивались.

Разбираем аналогичным способом.

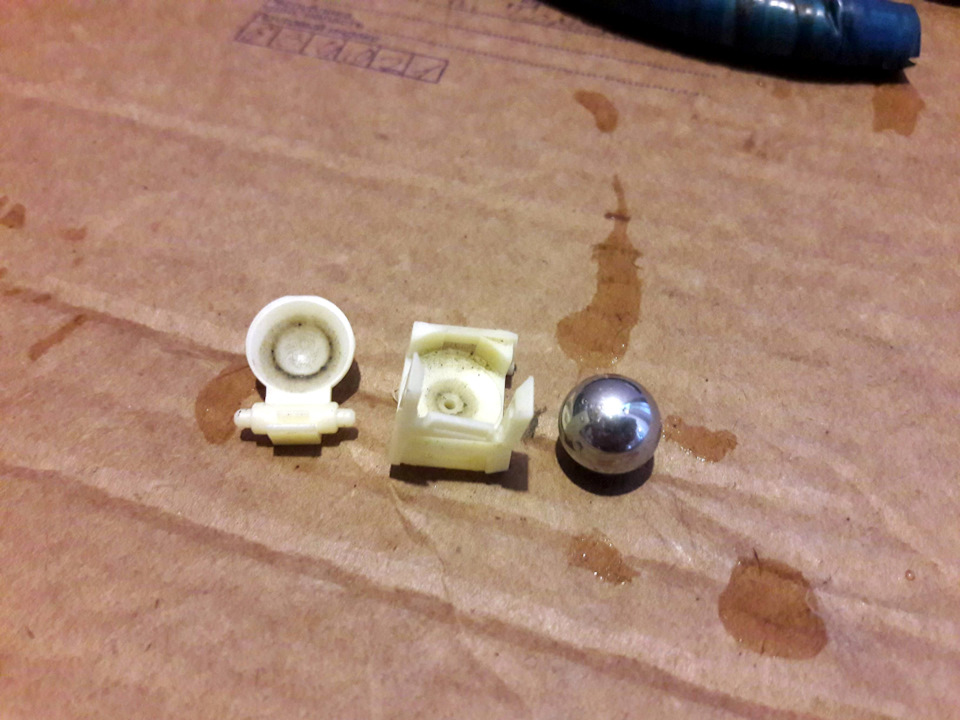

Здесь блокиратор по горизонту уже выполнен в виде шарика. По всей видимости для достижения лучшей чувствительности и надежности.

Вот такая водичка от двух передних ремней.

Кстати, полностью снять ремень с катушки в данном случае не получилось, т.к. прорезь для него в катушке слишком узкая, мешает шов, которым сшита оконечная петля ремня. Поэтому стирал как и раньше, положив катушку рядом с тазом:)

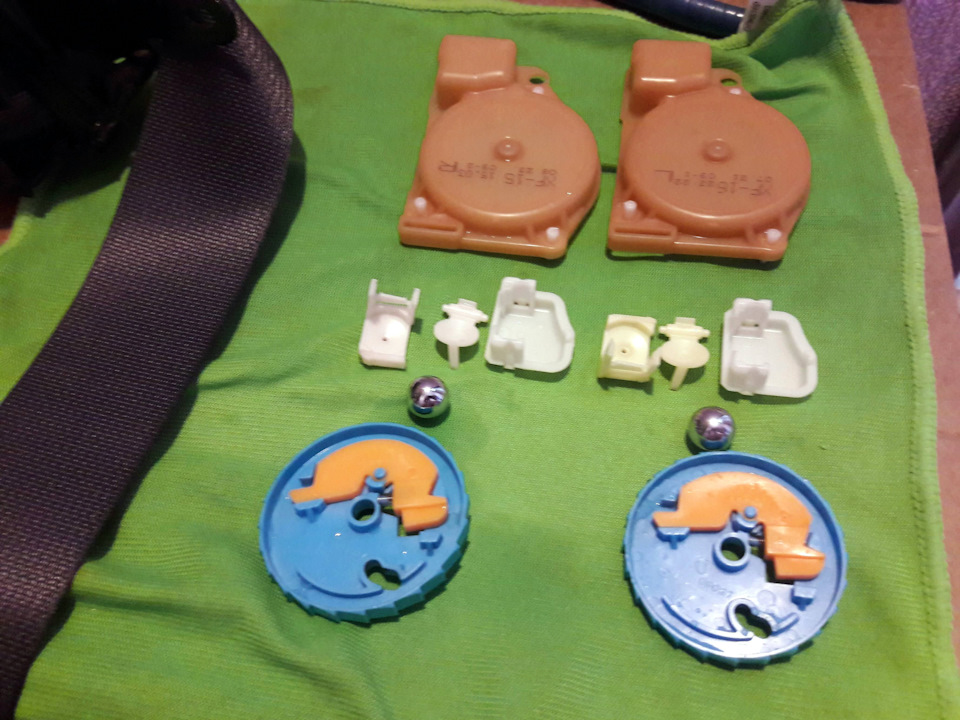

Промыв все внутренности, собираем всё в обратном порядке.

Втягивание ремней стало еще лучше, даже немного давить стали)) пройдет со временем.

Всем удачи на дороге!
Спасибо за внимание, жамкаем лайк:) ↙👍
Пока.

Источник

Лада 2115 › Бортжурнал › Ремонт инерционного ремня безопасности

Всем привет кто продолжает следить за этой машиной — мне приятно)

Вообщем я много спрашивал и искал на сайтах почему заклинивает ремни безопасности, даже когда их вытягиваешь совсем медленно?
добрые и хорошие люди рассказали в чем проблемы и я решил собрать все в одном, может кому пригодиться

Для того, чтобы отремонтировать катушку ремней безопасности своими руками нужно:
1.Снимаем катушку ремней безопасности.Снимать сиденья для этого не обязательно, достаточно сдвинуть их вперед и наклонить вперед спинки.

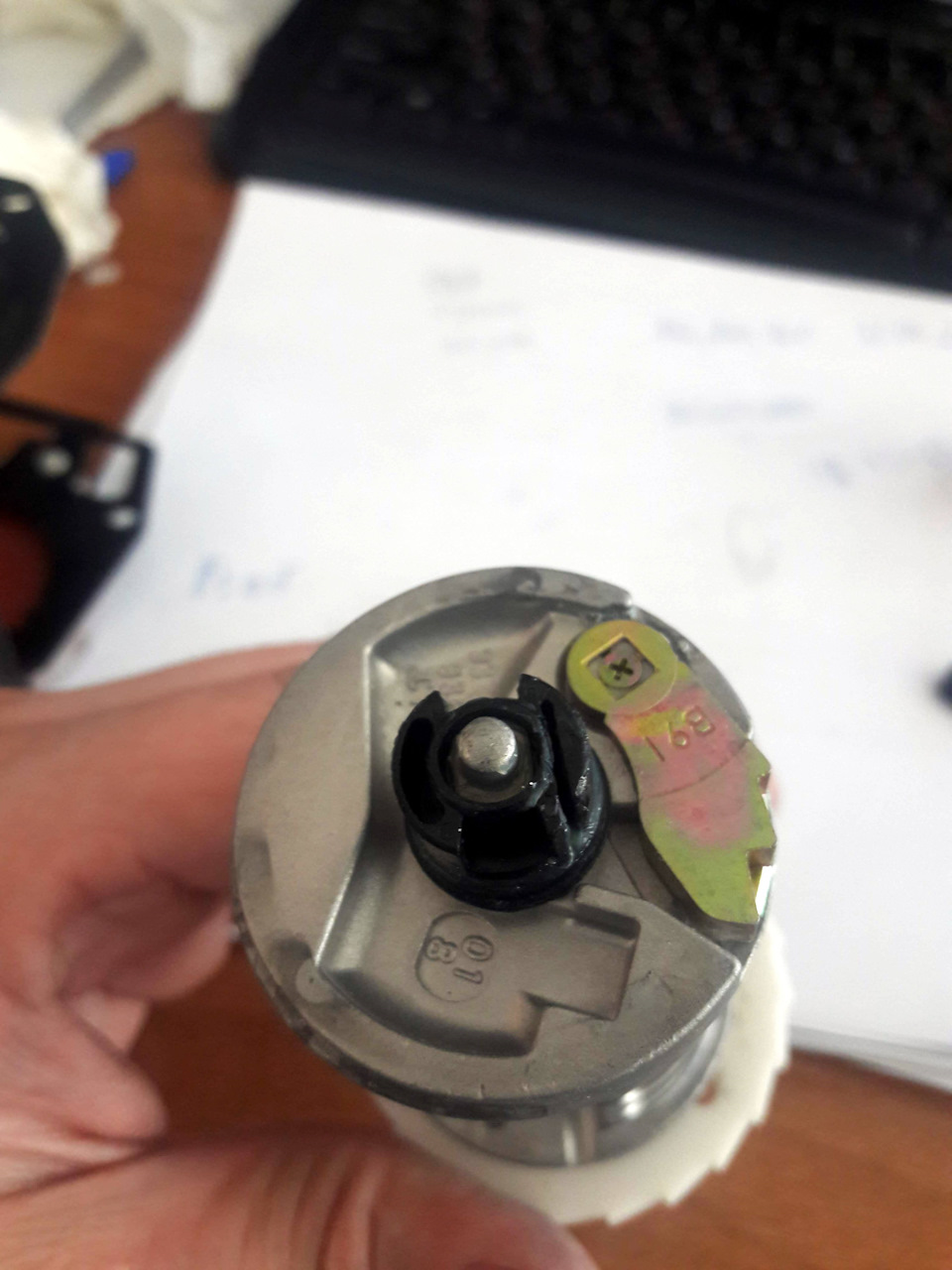

2. Определяем сторону, где находится блокирующее устройство (как правило, это более толстая половина). Определить это можно, потрясся ремень около уха, где будет бренчать шарик, там и есть блокиратор.

3.Вытаскиваем ремень, чтобы подобраться к клёпкам и (шилом, гвоздем или отверткой) выдавливаем клепки

4. Разбираем катушку ремней безопасности (без усилий) и добраемся до блокирующего храповика..Рядом в прямоугольном корпусе с лапкой — шарик, который блокирует ремень при наклоне корпуса катушки.

5.Добравшись до трущихся деталей удаляем загустевшую смазку, которая похоже на сухую субстанцию и только мешает четкой работе блокирующего механизма.

Много людей говорят что смазывать нужно смазкой, которая не густеет на морозе (литол, шрус, фиол, моторное или трансмиссионное масло не подойдут). Необходима морозостойкая смазка Циатим201 (или ее аналог), либо хорошая силиконовая смазка. Но я использовал обычный солидол

6.Кроме этого, для более четкой работы механизма ремней безопасности можно подогнуть скобу, а точнее подогнуть медную лапку, на которую воздействует шарик. Дело в том, что из-за веса шарика она слегка разгибается и ремень работает все хуже.
То есть нужно уменьшить угол сгиба медной лапки.

Проверяем, чтобы при наклоне катушки фиксатор срабатывал.

Много встречал записей на сайтах, что можно просто выкинуть этот блок с шариком и ремни безопасности будут работать без проблем, однако этот фиксатор срабатывает не только при перевороте машины, но также является инерционным механизмом и заблокирует ремень даже при резком торможении или сильной тряске кузова. Поэтому, ничего выкидывать из катушки ремней безопасности не нужно.

Ну и видео как стало все работать

Источник

Не работают ремни безопасности? – Несколько решений для ремонта!

Если в автомобиле не функционирует ремень безопасности, необходимо срочно устранить причину поломки, так как ездить с неисправными или проблемными ремнями опасно, это противоречит правилам дорожного движения.

1 Основные причины неисправности инерционных ремней

Среди распространенных поломок, которые происходят при эксплуатации ремней безопасности и механизмов, которые управляют их работой, можно выделить следующие:

Конечно, существуют и другие проблемы, однако они менее распространены, а значит, риск столкнуться с такой поломкой в вашем автомобиле минимальный. Многие считают, что при некоторых поломках ездить можно и с неисправными ремнями, но, согласно правилам дорожного движения, в том случае, если транспортное средство эксплуатируется с неисправным механизмом ремней безопасности, на водителя может быть наложен административный штраф.

Похожие статьи

Кроме того, производитель автомобиля не несет ответственности за транспортное происшествие, даже если автомобиль находится на гарантийном обслуживании в случае, если владелец не обратился к специалистам по поводу замены ремней безопасности. Поэтому перед тем, как проводить ремонт ремней своими руками, необходимо понимать, что все изменения производятся, как говорится, на свой страх и риск.

Чаще всего, владельцы решаются на самостоятельный ремонт из-за весьма дорогого обслуживания. Например, замена ременного механизма или полная замена ремней на стандартном легковом автомобиле среднего класса обойдется владельцу не менее 15 тысяч рублей. Не каждый готов заплатить такие деньги, особенно если речь идет о простой поломке, например, необходимости смазки или замены шестеренки основного механизма.

2 Принцип работы механизма и инструменты для починки

В каждом современном автомобиле ремни безопасности работают по достаточно простому принципу – катушка с блокиратором на основе зубчатого механизма, с помощью которого осуществляется вращение катушки. Сам зубчатый механизм закрывается небольшим маятником с шариковой или сфероидной опорой с системой рычагов. Когда ремень вытягивается плавно, опора вращается вместе с шестерней катушки, а при резком рывке маховик блокируется. В этой системе блокировке чаще всего и кроется неисправность.

Таким образом, для ремонта катушки и других механизмов необходимо снять ее, для чего почти на всех автомобилях нужно будет снимать обшивку, а на некоторых моделях и сидения с той стороны, с которой не исправен ремень. Для снятия и самостоятельного ремонта вам потребуются инструменты, которые должны включать:

В зависимости от сложности ремонта (иногда требуется полная замена катушки), для работы могут потребоваться и другие дополнительные инструменты. На ВАЗ проводить ремонт своими руками намного проще, особенно на старых версиях, так как на этих авто нет боковых подушек безопасности, легко снимается и устанавливается обшивка, и нет необходимости снимать сидения.

3 Ремонт катушки ремней безопасности своими руками

Независимо от модели автомобиля, для того чтобы добраться до механизмов, которые отвечают за правильную работу ремней безопасности, необходимо снять пластиковую облицовку боковой панели. Практически на всех моделях она держится либо на клипсах сверху и снизу либо на болтах различного диаметра. Для доступа к облицовке необходимо отодвинуть сидение максимально вперед, либо снять его согласно инструкции (открутить несколько передних и задних болтов крепления и вынуть сидение из салазок).

Для соблюдения техники безопасности, особенно это касается автомобилей с боковыми аэрбегами, перед началом работ с катушкой ремня необходимо снять минусовую клемму с аккумулятора и по возможности контакты на подушки безопасности (можно увидеть по цвету проводов в электросхеме автомобиля). Делать это необходимо для того, чтобы не сработал пиропатрон, что может привести к травме. Катушка, как правило, закрыта пластиковым корпусом с надписью «Do not open», но для того, чтобы устранить причину поломки, ее все же необходимо открыть. Крепится этот пластиковый кожух на несколько болтов к стойке.

Если ремень безопасности плохо втягивается, то, может быть, просто слетела или повреждена пружина возвратного механизма. Если дело в пружине, ее можно заменить. На этапе замены следует быть осторожным, так как снять пружинный механизм несложно, а установить его обратно на катушку достаточно проблематично. Какой-либо определенной схемы установки нет, все зависит от модели и сложности механизма.

Еще одной частой причиной, при которой ремень не втягивается обратно, является износ металлической ленты натяжителя или обрыв стального уголка, который заправляет ленту в отверстие на валу. Из-за этого обрыва вал крутится вхолостую, то есть не наматывает на себя ленту. Если уголок оборвался не сильно, можно отогнуть ленту плоскогубцами и подправить ее положение, согнув кончик чуть ближе, чем это предусмотрено.

4 Дальнейший осмотр и ликвидация простых поломок

При дальнейшем осмотре можно обнаружить, что пластиковый вал соединяется с металлическим штоком, который идет от катушки. В одной части вала – отверстие под крепление на шток, с другой стороны – небольшое отверстие, которое похоже на ушко у обычной иголки. Чтобы закрутить вал и собрать весь механизм на место, в это самое ушко необходимо продеть кусок металлической проволоки или тонкой спицы. Вал закручивается против часовой стрелки до упора, поддерживайте механизм с помощью отвертки и гаечного ключа.

Теперь можно замотать ремень на вал и убрать проволоку, таким образом соединятся две половины механизма, и крышка защелкнется.

Есть и другие причины поломок, когда ремень не втягивается или не вытягивается, некоторые из которых можно решить без замены пружины или основных деталей. Например, на множестве моделей ВАЗ, особенно десятого семейства, из-за недостаточной изоляции механизм начинает заклинивать в морозную погоду. Чаще всего, это вызвано не поломкой, а загустением смазки, которая не отличается стойкостью к минусовым температурам. При разборе катушки следует дополнительно смазать механизм морозостойкой смазкой типа Литола или силикона.

Иногда для лучшего вытягивания и втягивания ремня достаточно уменьшить угол сгиба металлической «лапки», на которую воздействует шариковый механизм. Если катушка стоит вертикально, то фиксатор не должен цепляться за зубцы шестеренки, а должен срабатывать только при наклоне бобины с лентой. При более серьезных неисправностях рекомендуется заменить катушку на новую от той же модели авто.
